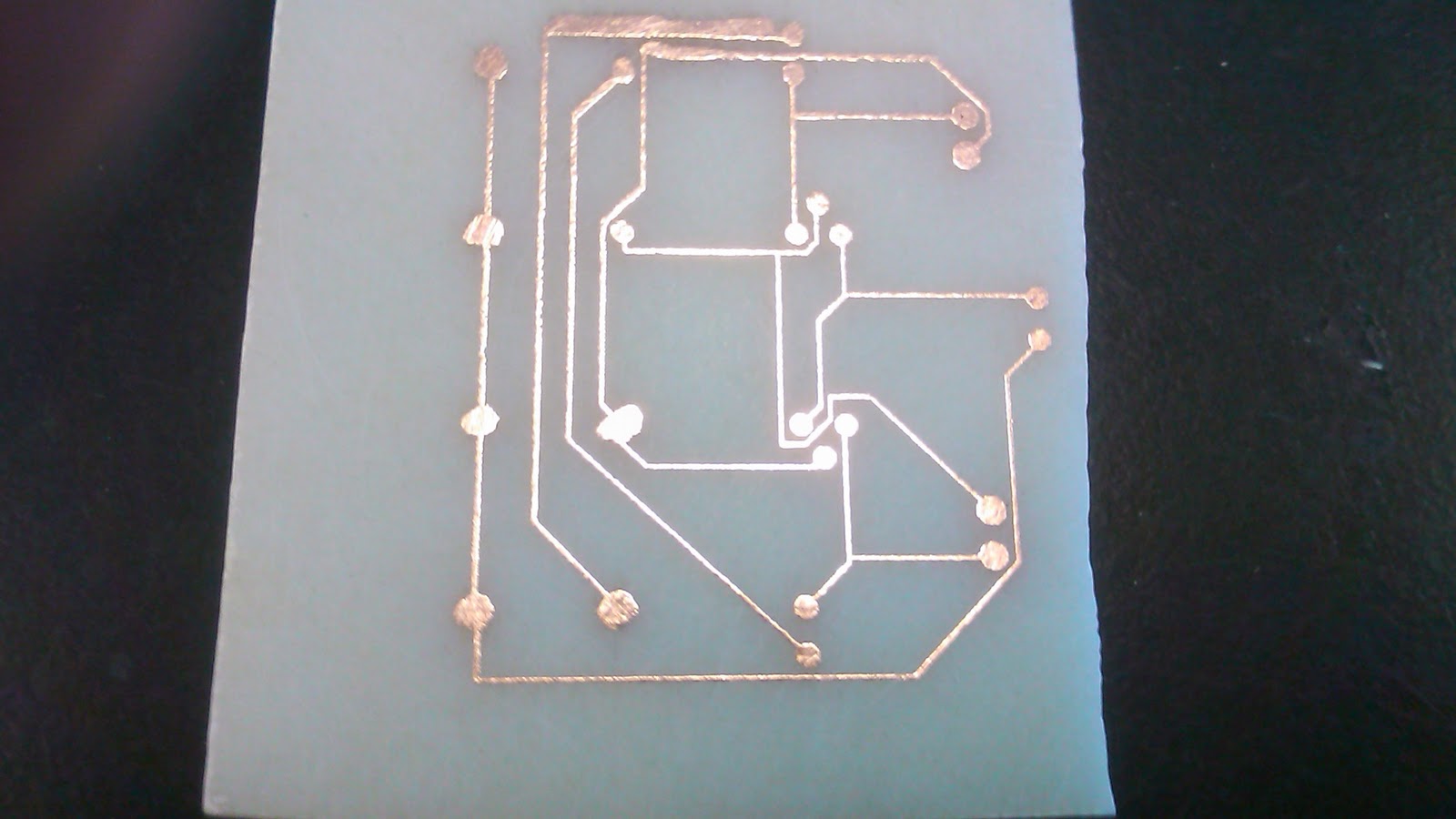

>今日はPCBCARTで基板を発注しようとしました。

……できなかったのですが。

先に両親が寝てしまってクレジットカード番号がわからなかったのです……

注文しようとするときは、
http://kjd.edu-ctr.pref.kanagawa.jp/robox/robobrain/pcbcart.htm
http://blog.indoor-airplane.shop-pro.jp/?eid=197555
のサイトが非常に参考になりました。

英語が読めない人でも注文できるくらい分かりやすく書かれていましたので、ここでは詳しく解説しません。

自分は25*55程度の基板を20枚発注しようとしたら、料金は＄93になりました。
そのうち＄30は初期費用(その基板を初めて注文するときだけ課金される)で、＄21は送料です。

基板一枚あたりの値段も、30枚以上注文すれば2ドルを切ります。
やはり10枚以上注文するのであれば一番安いですね。

それに、OLIMEXよりもルールがルーズです。OLIMEXルールだとうまくいかない基板でもPCBCARTであればいけたりもします。

でも少数ならfusionPCBのほうが安い＆細かいのでお勧めです。

eagleユーザーであればOLIMEXを使う人が多いと思います。ガバーデータを出力する必要はないのでね。
eagleでガバーデータを出力するのは難しいと言われますが、やってみればそこまで難しいものでもなかったです。詳しくは解説サイトの方でお願いいたします

ついでに、eagleでPCBCARTに頼むときのデザインルールを見つけました。
http://www.microbuilder.eu/Blog/09-10-16/Eagle_Design_Rules_Check_DRU_for_PCBCart.aspx

また今度頼んで製品が届いたらレビュー書きます。

基板設計の時、eagleってやはり英語なので分かりにくいところが多いですよね。

とりあえず前回の分も含めてもう少し詳しくまとめてみます。

DIPの
1/4Wカーボン抵抗:resister(rcl)→R-US_→R-US_0207/7
コンデンサ:resister(rcl)→C-EU_→C-EU050-024X044
電解コンデンサ:resister(rcl)→CPOL-EU→CPOL-EUE2,5-6E

で、

チップは
日本→アメリカ
0603→0201
1005→0402
1608→0603
2125(2012)→0805
3216→1206


です。


僕が使うのはだいたい1608か2012なので0603と0805以外使ったことないです。

>僕はプリント基板を設計する際、Eagleというソフトを使っています。
回路図を作成するだけの時もこのソフトを使います。

2層まで＆そんなに大きくないサイズの基板であれば、フリーウェアとして配布されているものだけで十分対応できるので、非常に良いソフトだと思います。

といっても、Eagleは日本のソフトではない、つまり、英語です。また、単位はインチです。
日本人だとやはりそこで戸惑ってしまいます。

その中でも、チップ部品について、自分の戸惑った事柄をいくつか、ここにメモしておきます。
他の方のお役に立てると光栄です。

日本→アメリカ
0603→0201
1005→0402
1608→0603
2125(2012)→0805
3216→1206


チップ部品の規格表の変更図です。
また今度部品の対応表のようなものもアップしようと思います。
