>前にプリント基板会社PCB CARTについて記事を書いたことがあります。
PCB CARTも安いですが、もっと安いとこもあります。
Fusion PCBです。
いつだったか(1年も前じゃない)値下げされて、5cm×5cmのプリント基板が10枚$9.90で作れます。
他のサイズもかなり安いです。
一回ぐらい失敗してもいいじゃんって思えるような値段ですよね。プロの方たちはよくここで試作してみて、別のところに本注文する、というパターンも有るようです。
※海外なので送料が結構高いです
また、結構細かいんですよ。
最小線幅が
OLIMEXは10mil
PCBCARTは8mil
FusionPCBは6mil
P板が5mil
です。
FusionPCBもなかなかやるでしょ？P板には負けますが、しかたないです。
そこで

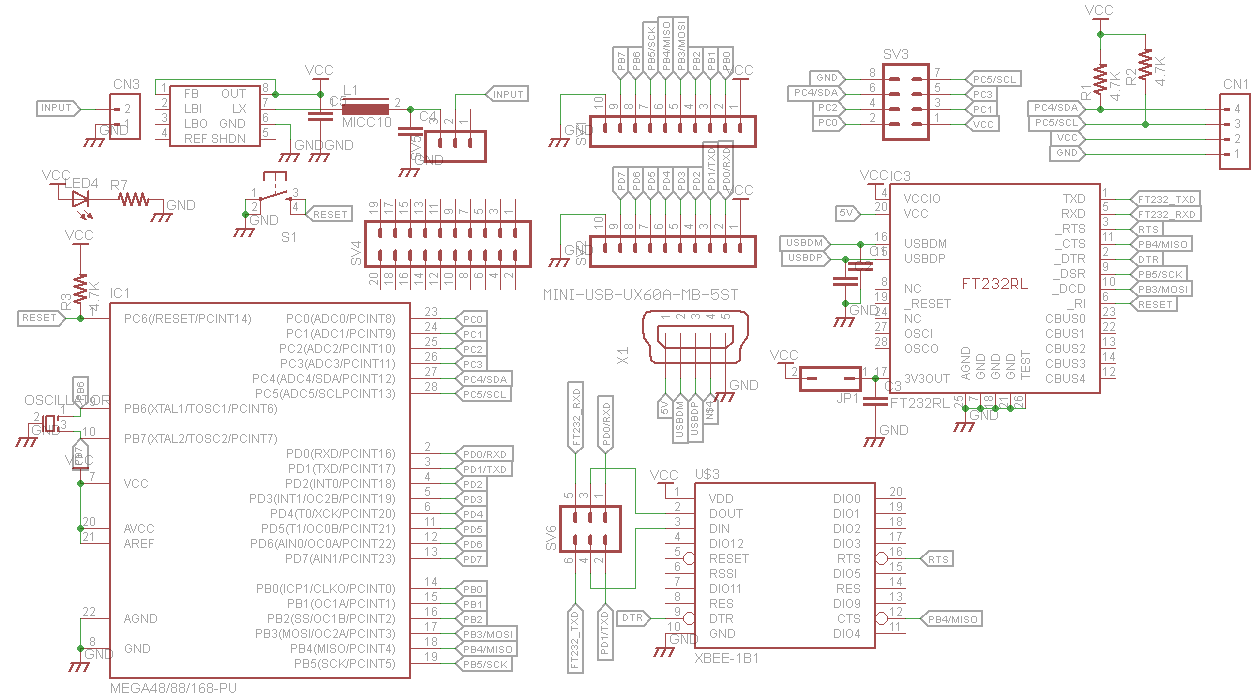

こんな基板を頼もうと思うんですが、欲しい方いらっしゃいますか？サイズは50mm*50mmです
というか、エラーチェックをしてもらいたいなぁと思いまして……
こここうしたほうがいいよ。みたいなのがあればどしどしコメントください。
CTS信号の競合は……やっぱり直したほうがいいですかね？とか思いつつ直してません。XBeeの設定したい時はAVR外せばいいかなぁと思って。
基本Arduinoです。それにXBeeをUSB接続するための回路とか入ってます。
電源はL6920(昇圧DC-DCコンバータ)を載せているので、外部供給で乾電池1本もしくは2本で動きます。
LED一つ光らせるぐらいなら、JP1をジャンパーして、XBeeを外せばFT232RL内蔵のレギュレータで動かしてくれます(50mAまで)
※2011/10/18追記
実際に注文してみました→http://y-56tomo-mutter.blogspot.com/2011/10/blog-post.html
